冷凝器的种类

冷凝器，为制冷系统的机件，属于换热器的一种，能把气体或蒸气转变成液体，将管子中的热量，以很快的方式，传到管子附近的空气中。冷凝器工作过程是个放热的过程，所以冷凝器温度都是较高的。

发电厂要用许多冷凝器使涡轮机排出的蒸气得到冷凝。在冷冻厂中用冷凝器来冷凝氨和氟利昂之类的制冷蒸气。石油化学工业中用冷凝器使烃类及其他化学蒸气冷凝。在蒸馏过程中，把蒸气转变成液态的装置也称为冷凝器。所有的冷凝器都是把气体或蒸气的热量带走而运转的。

冷凝器又称“液化器”，是使蒸气在其中放出热量而液化的换热器。根据冷却介质和冷却方式的不同，冷凝器可分为蒸发式、空冷式、水冷式三种类型。

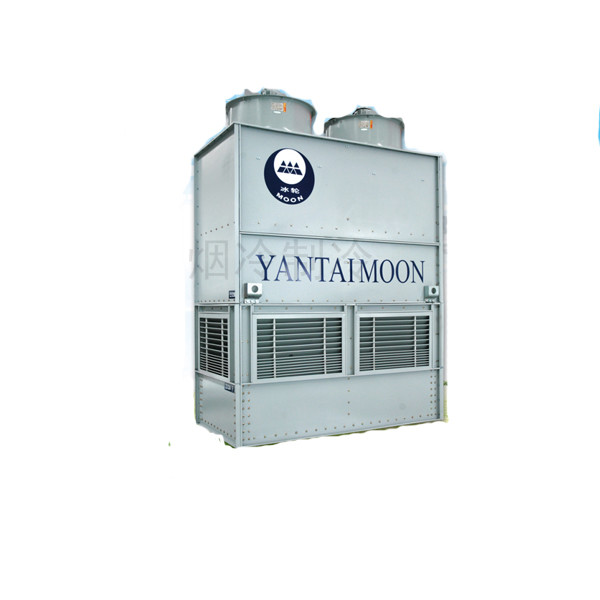

1)蒸发式冷凝器

蒸发式冷凝器是以蒸发冷凝和显热交换为基础，制冷剂放出的热量同时由冷却水和空气带走。制冷剂在管内流动，冷却水在管外喷淋蒸发时吸收气化潜热，使管内制冷剂冷却和冷凝。蒸发式冷凝器中，省去了冷却水在冷凝器中的显热传递阶段，使冷凝温度更接近空气的湿球温度，可比水冷式冷凝器系统低3～5℃，从而大大降低压缩机的功耗，耗水量只有水冷式冷凝器系统的1/3左右。我国蒸发式冷凝器的开发和应用相对滞后，以往多应用于大型的氨制冷系统。近年来，由于电力资源紧张和水资源匮乏，蒸发式冷凝器作为一种节能节水型换热设备，其研究和应用得到了广泛重视，促进了蒸发式冷凝器产品技术的成熟和进一步应用。目前，已有一些生产厂家在结构上对其进行了完善，使之应用于中央空调机组。

2)空冷式冷凝器

空冷式冷凝器也称风冷式冷凝器，制冷剂在管内冷凝，制冷剂放出的热量被空气带走。这种冷凝器中有自然对流空气冷却式冷凝器和强制对流空气冷却式冷凝器。由于空气的对流传热系数很低(25～35 W/m·2K)，空冷式冷凝器的传热效率不如水冷式，冷凝温度与冷凝压力均较高。另外，在换热负荷一定的情况下，空冷式冷凝器所需传热面积比水冷式冷凝器大，故而设备体积和质量均庞大，占地大。但是可冷热两用，初投资低，系统维护管理相对简单。空冷式冷凝器在工程实际中的应用十分广泛，既可用于制冷系统，也广泛应用于空调系统。其的优点是不需冷却水，因此特别适用于缺水地区或者供水困难的场合，在小型制冷空调领域应用尤为广泛。

3)水冷式冷凝器

水冷式冷凝器是以水作为冷却介质，靠水的温升带走冷凝热量。水冷式冷凝器具有传热效率高、结构紧凑的特点。目前，由于水资源短缺，水冷式冷凝器中使用的冷却水普遍循环使用，其主要缺点是需要设置专门的冷在大中型空调制冷装置及工业制冷中一般均采用水冷式冷凝器，其中又以壳管式冷凝器最常用。在壳管式冷凝器中，制冷剂通常在管外冷凝，水在管内流动。目前使用的壳管式冷凝器有光管管束与滚压低翅片管(即螺旋管)两种。一般，氨用卧式壳管式冷凝器多采用光管管束，氟里昂冷凝器多采用滚压低翅片管。
