制冷设备检修专用工具如何操作?

哈尔滨制冷设备检修中，常常要对制冷系统管路进行改装、调整、切割、焊接、连接。维修制冷设备应当使用专业工具，才能保证有良好的效果。压力表，钳形电流表大家都会操作吗?今天黑龙江省烟冷制冷设备工程有限公司来给大家介绍介绍压力表，钳形电流表怎么使用。

一、检测工具及使用方法

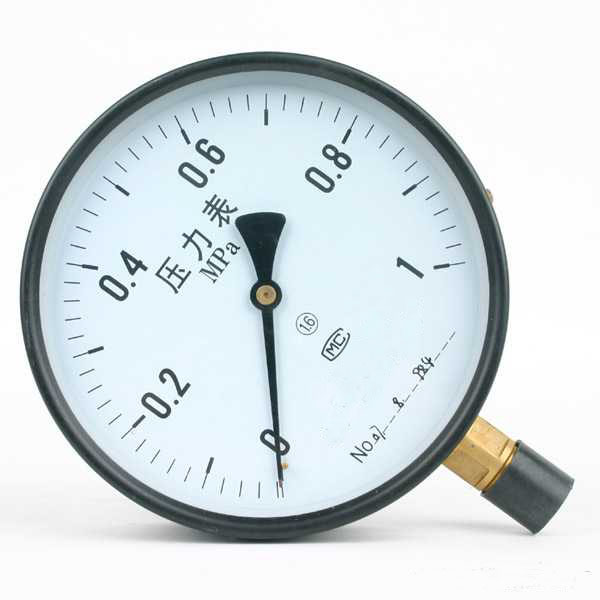

1压力表

现在的制冷行业中都是使用复合式双表来测量制冷系统的压力与充加冷剂、抽真空等用途比较广泛，该表连接如下图。

1)空调压力的测试:压力表蓝色表管(低压表/真空表)接在空调的大管工艺口上(低压管);压力表红色表管(高压表)接在空调的小管工艺口上(高压管)，接好后待空调压缩机启动，查看压力表的压力变化，低压压力在5~6kg(70~85psi)高压压力在16~20kg(225~285 psi)是正常的，压力过低的表明少制冷剂，压力过高的表明制冷剂充得过多。

2)抽真空:将低压表下端的接头连接设备的低压侧，高压表下端接头连接到设备的高压侧，将公共接口连接到真空泵的抽气口。

抽真空有三种方法:

a、低压单侧抽真空，直接将压力表蓝色表管(低压表/真空表)接在空调的大管工艺口上(低压管)，然后关闭红色表管(高压表)的高压阀门(阀门1)，然后启动真空泵，随即打开低压阀门(阀门2)进行抽真空，注意观察低压压力表的指针变化，一般抽30分钟或指针指在-0.06Mpa位置，将低压表的阀门关闭，在切断真空泵电源。

b、高低压双侧抽真空 就是在空调高、低压管上的工艺口分别接上管然后进行抽真空。

c、复式抽真空:就是对整个制冷系统进行二次以上的抽真空，以获得理想的真空度，经过一次抽真空后，制冷系统内部保持了一定的真空度。此时关闭高、低压表的阀门，去掉真空泵接上冷剂钢瓶向系统内充注冷剂(一般充1~2Kg就可以了);启动压缩机运转数分钟，使系统内残存的气体与制冷剂混合，再开启真空泵进行第二次抽真空，抽空时间至少在30分钟以上，这样能使系统内的气体进一步减少，以达到规定的真空度。这种方法比单侧抽真空效果好，但要损耗一定的冷剂量和时间。

3)低压侧充注制冷剂:公共端连接制冷剂的钢瓶，低压接口连接设备的低压侧(气态充注)，用高压接口来排除公共接口软接管的空气。

充注制冷剂的具体流程

a、空调冲加制冷剂时，将压力表高低压口接到空调高低压工艺口上，压力表中间管口连接一根加氟管到制冷剂钢瓶上;

b、再将压力表的高低压阀门打开，略扭松开制冷剂钢瓶阀门、利用钢瓶自身制冷剂压力将压力表管内的空气排出;

c、待空调压缩机启动后把压力表的高压阀门开关关闭，低压阀门打开，随后完全打开钢瓶的阀门，制冷剂就会随着压缩机吸收压力吸入空调制冷系统里;

d、注意观察，待低压压力达到正常值时(正常值:5~6kg(70~85psi)关掉低压阀门，同时也关闭制冷剂罐开关，观察空调运行30分钟压力变化情况和空调制冷效果，压力都在正常值内，空调制冷正常，冲加制冷剂完成;

e、最后关机,迅速扭出压力表高低压口，在用螺帽把空调高低压工艺口扭紧。

2万用表

万用表又叫万用电表，是一种使用极其广泛的具有多种用途和多个量程的直读式仪表，它又分为指针式万用表与数字万用表。

一般的万用表可以测量直流电流、直流电压、交流电压和电阻等。目前使用比较广泛的是数字万用表它测量精度高、输入阻抗高、显示直观、读数准确、功能齐全、体积小而且携带方便等优点。从显示的灵敏度来讲，数字万用表又分有四位数字和五位数字。

数字万用表可测量电量有:直流电压、直流电流、交流电压、交流电流、电阻、电容、二极正向压降、三极管直流放大倍数等，有的表还附有交直流大电流(10A)测量各一档，还具有自动调零和显示极性的功能、超量程和电池低电压显示功能。

3钳形电流表

钳形电流表又称卡表，用于测量交流电流。钳形电流表使用注意事项:

1)为使读数准确，钳口的两表面应紧密闭合

2)进行电流测量时，被测载流导线的位置应放在钳口中间，以免产生误差。

3)测量前应进行估计一下被测电流的数值范围，选择合适的量程，或先选用较大的量程测量，然后再视电流的大小选择适当的量程。

4)若要测量较小的电流时，可将导线在钳形铁芯上绕几圈，这时，指针便停留在较大电流的数值上。把测得的电流值除以绕在钳形铁芯上的导线匝数，即是该导线的电流值。
